Routere:
Un router este un dispozitiv de rețea care transmite pachete de date între rețelele de calculatoare. Acest dispozitiv este de obicei conectat la două sau mai multe rețele diferite. Când un pachet de date ajunge la un port al routerului, routerul citește informații despre adresă din pachet pentru a determina care port va fi trimis pachetul. De exemplu, un router vă oferă acces la internet prin conectarea rețelei LAN la Internet.

Când un pachet ajunge la un router, acesta examinează adresa IP de destinație a unui pachet primit și ia decizii de rutare în consecință. Routerele se folosesc Tabele de rutare pentru a determina ce interfață va fi trimis pachetul. Un tabel de rutare listează toate rețelele pentru care sunt cunoscute rutele. Tabelul de rutare al fiecărui router este unic și stocat în memoria RAM a dispozitivului.

Tabel de rutare:
Un tabel de rutare este un set de reguli, adesea vizualizat în format tabel, care este utilizat pentru a determina unde vor fi direcționate pachetele de date care călătoresc printr-o rețea IP (Internet Protocol). Toate dispozitivele compatibile cu IP, inclusiv routerele și comutatoarele, folosesc tabele de rutare. Vedeți mai jos un tabel de rutare:

 Destination Subnet mask Interface 128.75.43.0 255.255.255.0 Eth0 128.75.43.0 255.255.255.128 Eth1 192.12.17.5 255.255.255.255 Eth3 default Eth2>

Intrarea corespunzătoare Mod implicit Configurația gateway-ului este o destinație de rețea de 0.0.0.0 cu o mască de rețea (mască de rețea) de 0.0.0.0. Masca de subrețea a rutei implicite este întotdeauna 0.0.0.0.

Intrări ale unui tabel de rutare IP:
Un tabel de rutare conține informațiile necesare pentru a redirecționa un pachet pe cea mai bună cale către destinație. Fiecare pachet conține informații despre originea și destinația sa. Tabelul de rutare oferă dispozitivului instrucțiuni pentru trimiterea pachetului la următorul hop pe ruta sa prin rețea.

Fiecare intrare din tabelul de rutare constă din următoarele intrări:

1. ID rețea:
   ID-ul rețelei sau destinația corespunzătoare rutei.




2. Mască de rețea:
   Masca care este utilizată pentru a potrivi o adresă IP de destinație cu ID-ul rețelei.

3. Următorul pas:
   Adresa IP la care este redirecționat pachetul

4. Interfață de ieșire:
   Interfață de ieșire, pachetul ar trebui să iasă pentru a ajunge la rețeaua de destinație.

5. Metric:
   O utilizare comună a valorii este de a indica numărul minim de hamei (routere traversate) la ID-ul rețelei.

Intrările din tabelul de rutare pot fi folosite pentru a stoca următoarele tipuri de rute:

• ID-uri de rețea atașate direct
• ID-uri de rețea la distanță
• Rute gazdă
• Ruta implicită
• Destinaţie

Când un router primește un pachet, acesta examinează adresa IP de destinație și se uită în sus Tabel de rutare pentru a afla ce pachet de interfață va fi trimis.

Cum sunt populate tabelele de rutare?
Există modalități de a menține tabelul de rutare:

• Rețelele conectate direct sunt adăugate automat.
• Utilizarea rutare statică.
• Utilizarea rutare dinamică.

Aceste tabele de rutare pot fi întreținute manual sau dinamic. În rutare dinamică , dispozitivele își construiesc și mențin automat tabelele de rutare folosind protocoale de rutare pentru a face schimb de informații despre topologia rețelei înconjurătoare. Tabelele de rutare dinamică permit dispozitivelor să asculte rețeaua și să răspundă la evenimente precum defecțiunile dispozitivului și congestionarea rețelei. Mese pentru dispozitive statice de rețea nu modificați decât dacă un administrator de rețea le modifică manual.

Procesul de determinare a rutei (găsirea ID-ului subrețelei folosind tabelul de rutare):

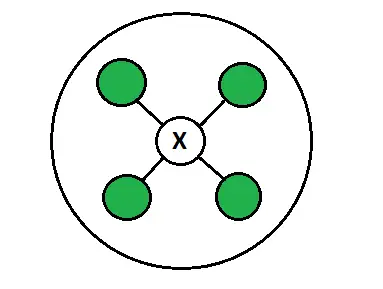

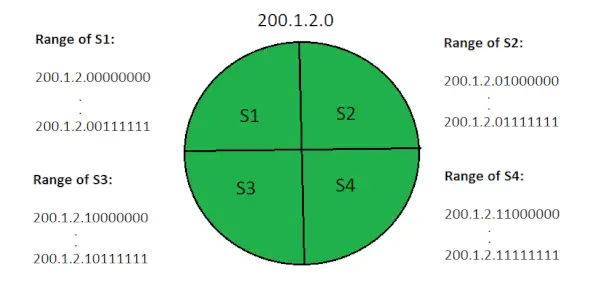

Luați în considerare că o rețea este subrețea în 4 subrețele, așa cum se arată în imaginea de mai sus. Adresa IP a celor 4 subrețele sunt:

200.1.2.0 (Subnet a) 200.1.2.64 (Subnet b) 200.1.2.128 (Subnet c) 200.1.2.192 (Subnet d)>

Apoi, Tabel de rutare întreținut de routerul intern arată astfel:

Pentru a-și găsi dreptul subrețea (ID de subrețea), routerul efectuează ANDing pe biți a adresei IP de destinație menționate pe pachetul de date și a tuturor măștilor de subrețea una câte una.

• Dacă apare o singură potrivire, routerul redirecționează pachetul de date pe interfața corespunzătoare.
• Dacă există mai multe potriviri, routerul redirecționează pachetul de date pe interfața corespunzătoare celei mai lungi măști de subrețea.
• Dacă nu apare nicio potrivire, routerul redirecționează pachetul de date pe interfața corespunzătoare intrării implicite.

Exemplul-1: GATE-CS-2004 | Întrebarea 55

Exemplul-2: GATE IT 2006 | Întrebarea 63

testarea de regresie în testarea software-ului

Notă că tabelele de rutare nu sunt specifice pentru dispozitivele Cisco. Chiar și sistemul dvs. de operare Windows are un tabel de rutare care poate fi afișat folosind comanda route print
